Blender-demo

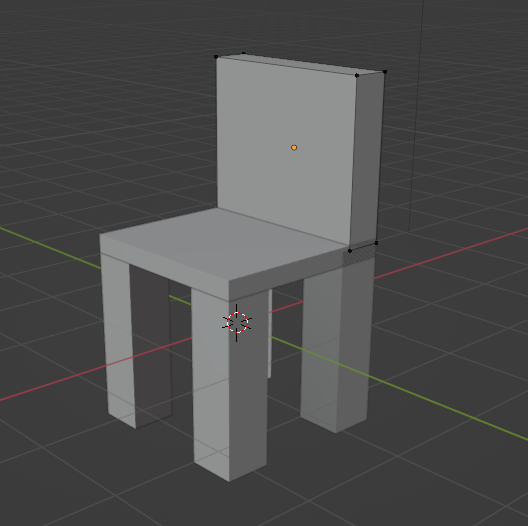

Tuoli

Tehdään yhdessä tuoli Blenderillä

• Mesh-objektien lisääminen ja muokkaaminen
• Loop Cut
• Edit ja Object-mode

Sekalaisia ohjeita

Ympäristö

• Kannattaa asentaa viimeisin versio Blenderistä (nyt 4.1)
• Lähtökohta sovelluksella ollut animoinnissa ja tv-tuotannossa

Aloitus

• Aloitusnäkymästä kannattaa yleensä valita General (tai File / New / General).

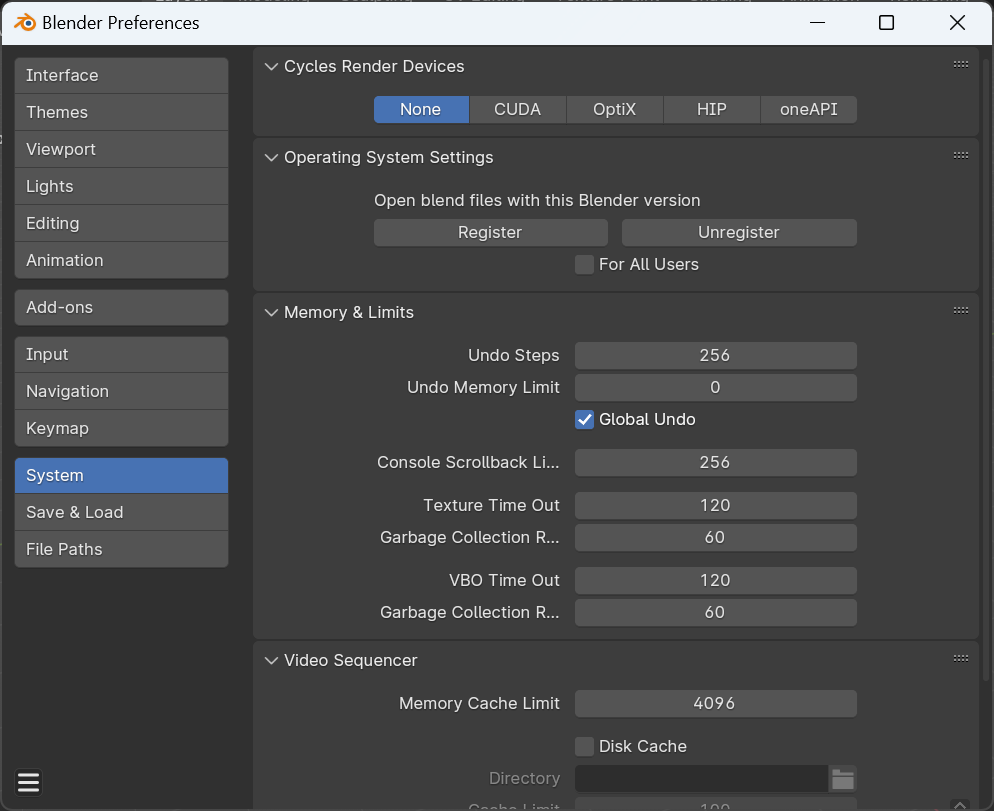

• Aseta Undo Steps mahdollisimman suureksi (256) valitsemalla Edit / Preferences / System / Undo Steps



Liikkuminen

• Blenderin akseleissa Y on syvyysakseli, X ja Z horisontaalinen ja vertikaalinen (Unityssä Z syvyysakseli).
• Voit klikata kirjainta ja perspektiivi muuttuu



• Hiiren rulla pohjassa kääntäminen, shift+rulla panoroi, rulla zoomaa

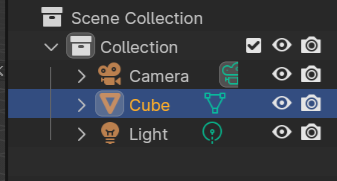

• Jos eksyt niin valitse objekti Scene Collection / Collection / Cube ja tämän jälkeen View / Frame Selected (tai vaihtoehtoisesti View / Frame All)





Tiedosto

• tiedostomuoto .blend
• File / Save Incremental on hyvä vaihtoehto työstettäessä laajaa työtä, tallennusversio saa aina oman numeron.
• Link ja Append, suositus Append niin ei tee muutoksia toiseen blend-tiedostoon vaan tuo tähän projektiin.
• Kun viedään työ Unity:lle niin Export ja fbx-muoto.

Object Mode ja Edit Mode

• Edit Mode: valintavaihtoehdot Vertex, Edge ja Face

Muokkaaminen

• S ja hiiren liikutus (Scale) muuttaa kokoa
• G-liikuttaa
• R-rotate, pyörittää objektia (hiiren vasen pysäyttää)

Edit Mode: Raahaamalla hiirella voit valita kaikki Vertex-pisteet (myös Ctrl+A)

Item / Transform-valikko (N) - View valikossa 3D-cursorin sijainti ja pyöritys

Uuden objektin lisääminen

• Add / Mesh / Cube

Liikuttaminen - Object mode, G-nappi (Ctrl-napilla snap to grid), hiiren vasemmalla asettaa

Edit Mode (Tab vaihtaa Edit/Object moden välillä) Valinta: A valitsee kaikki

Move-työkalu, jos haluat Ctrl-napilla pitää kiinni gridsissä.

G, liikuttaa, paina Z niin liikkuu vain Z-akselissa

• Alt+S palauttaa alkuperäinen koon
• Alt+G alkuperäinen sijainti
• Alt+R alkuperäinen rotaatio

Näkymän jakaminen:

• Ylävalikossa kun kursori muuttuu nuoleksi paina hiiren oikea, valitse Vertical split ja näytöltä kohta missä jaetaan näkymä.
• Takaisin poistaminen jälleen näkymien välissä hiiren oikea ja Join areas, valitse kumpi näkymä jyrää toisen.



Globalin vieressä Transform Pivot Point, yleensä Median point käytössä

Poista ja lisää face:

• Edit Mode, Valinta, X, remove Face
• Edit Mode, Valinta, F tekee uuden

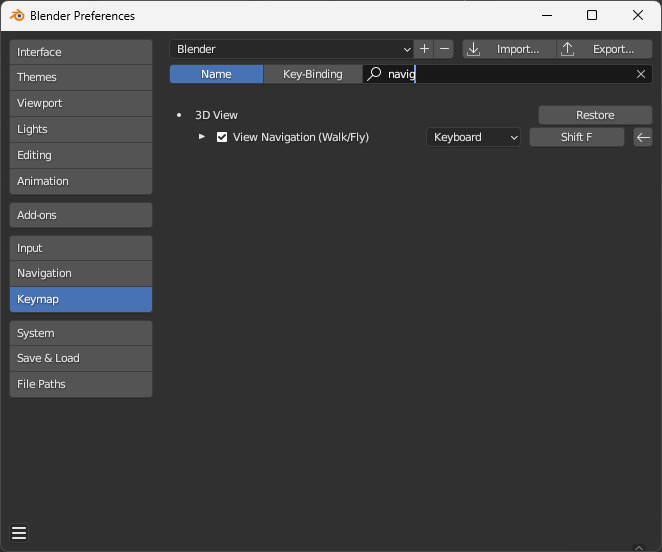

VR/3D kävely objektissa

• Blender Preferences, Keymap, kirjoita navigation ja valitse View navigation, aseta pikanäpäin (Shift+F)

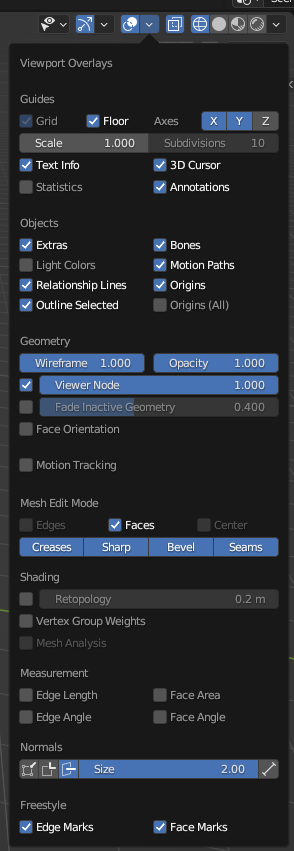

Normaalit

• Display Face Normals as Lines
• Edit Mode, oikealta Show Overlays ja Normals / Display Normals



• Mesh / Normals / Flip

Loop cut

• Edit Mode, Ctrl+R, valitaan leikkauskohta ja tämän jälkeen vielä säätö (jos keskeltä niin hiiren oikea nappi)

Modifiers

• Oikealla jakoavain, Add Modifier, valitse Generate / Mirror, tehdään tuolille puolet ja toinen tulee mirror-toiminnon kautta
• Uusi loop cut Ctrl+R, hiiren rullalla toinen valinta
• S ja X niin skaalataan X-akselin mukaan

Valitse Edit Mode, Face Select ja valitse jalkojen alareunat, tämän jälkeen E ja voit kasvattaa jalat.

Apply Scale

• Object Mode, Ctrl+A, Apply Scale hyväksyy muutokset

Measure-työkalu

• Ctrl-nappi pohjassa saa helposti mitattua objektien kokoa (x-napilla voi poistaa)

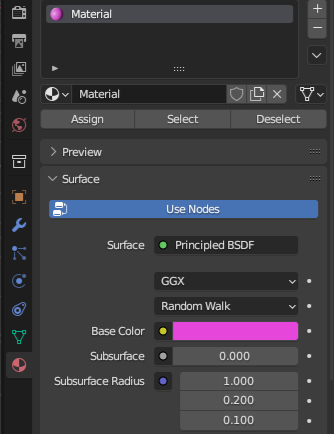

Värin vaihtaminen

• Material Properties ja valitse Base Color

•

• Jotta näet värin vaihda oikeasta yläkulmasta Viewport Shading.
• Lisätietoa: Youtube: How to Change the Color of an Object in Blender

Archimesh

• lisää uusi lisäosa (Blender Preferences, kirjoita archi)
• Add Mesh / Archimesh / Door, Object Mode ja uusi valikko Create josta voi säätää ominaisuuksia
• Lisää Room, lisää seiniä ja säädä kokoja

Boolean

• Generate / Boolean
• Difference, Object, pipetillä valinta, tämän jälkeen Apply-alasvetovalikosta

Knife-tool

• Knife-tool (K) pintojen siistimisessä, klikkaa Vertex, toinen Vertex ja Enter, kaikista pinnoista nelikulmaisia.

Ulkoiset lähteet

Polyhaven: tekstuurit

• polyhaven.com
• File / Append blend-materiaali
• Valitse kohde, oikealla alareunassa punainen maapallo (Material), valitse materiaali ja tämän jälkeen z-napilla Material Preview.
• Materiaalit löytyvät Materials-kansiosta, huonekalut yms. mallit kansiosta Model.

SketchFab: ilmaisia malleja

• sketchfab.com
• Vaatii tunnukset, .glb-tiedostomuoto hyvä koska siinä mukana tekstuurit samassa tiedostossa.

BlenderKit

• blenderkit.com
• Lataa ja asenna lisäosa Blenderissä Blender Preferences, Add ons, Install
